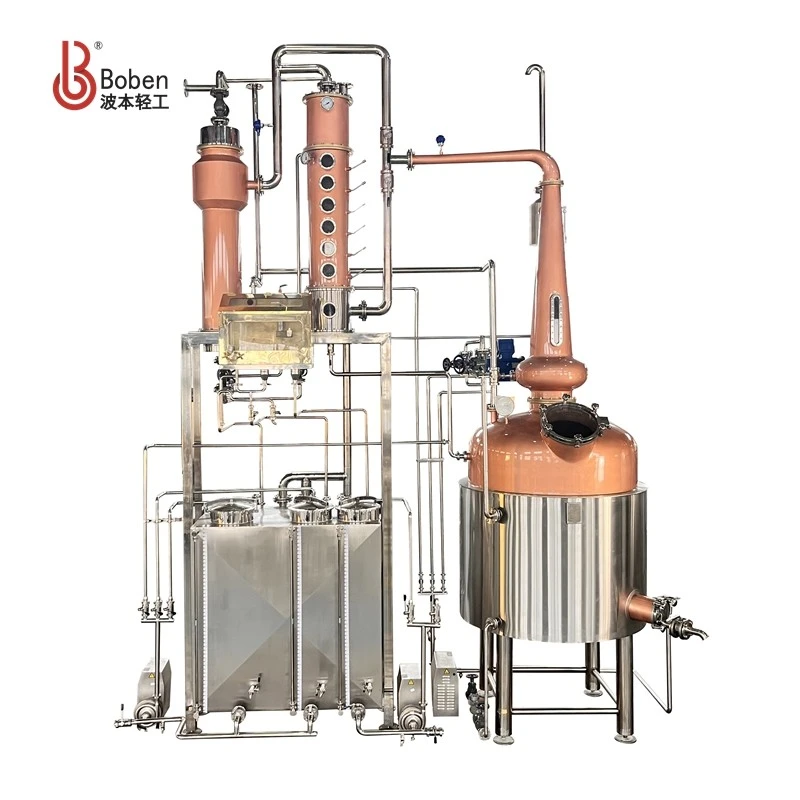

Système de distillation hybride Boben 1750L|Fiche technique
Composants de base et spécifications
1. Récipient de distillation (still pot)
Capacité: 1750L (en fonctionnement), 2200L (total)
Construction : Structure à trois -couches (réservoir intérieur en cuivre TP2 + couche intermédiaire/coque extérieure en acier inoxydable SUS304) avec une isolation de 75 mm.
Chauffage: Chauffage intercalaire vapeur.
Épaisseur de paroi: Cuivre intérieur (4 mm), couche intermédiaire/coque en acier inoxydable (4 mm/2 mm).
Caractéristiques:
En haut : regard en marbre à vue panoramique (φ400 mm), thermomètre bimétallique, agitateur antidéflagrant certifié ATEX--, échappement de sécurité, boule de nettoyage, sonde de température.
En bas : voyant en marbre de 200 mm, robinet à tournant sphérique à connexion rapide-de 2", bride corrigée en laiton-.
Surface : revêtement anti-oxydation sur tous les composants en cuivre.
2. Colonne de cuivre et système de reflux
Tête conique en cuivre Lartem: TP2 Cuivre (épaisseur 3mm), équipé de voyant, bille de nettoyage, bride en laiton.
Lyne Bras: TP2 Cuivre (épaisseur 3 mm), monté horizontalement avec raccordement à bride à la tête conique.
Colonne de reflux : Colonne en cuivre TP2 à 8 -étages (3 mm d'épaisseur) avec 6 voyants, des bouchons d'eau en cuivre, des boules de nettoyage et un mécanisme de reflux à levier-à levier. Thermomètre de dessus avec bride en laiton (norme française).
3. Refroidissement et séparation
Déphlegmateur et condenseur : Conception de coques-et-de tubes (tubes en cuivre TP2 + coques SUS304).
Épaisseur de paroi : coque (3 mm), tubes (1,5 mm).
Caractéristiques : ports d'eau de refroidissement à connexion rapide-, thermomètre-monté sur le dessus, brides corrigées en laiton-.
Coffre-fort pour les esprits: Boîtier en laiton + verre organique avec vannes en acier inoxydable pour une surveillance du distillat en temps réel (séparation têtes/queues/cœurs).
4. Collecte et stockage
Réservoir de collecte carré de 1 000 L (SUS304): Pour séparer les têtes, les cœurs et les queues. Comprend une jauge de niveau de liquide, une soupape de décharge, une soupape d'échappement et un capteur de niveau-haut.
5. Assistance et automatisation
Cadre/plate-forme en acier inoxydable (SUS304): Pour le montage de l'équipement et l'accès de l'opérateur.
Système de nettoyage CIP : Pompe sanitaire centrifuge antidéflagrante-anti-déflagrante (0,75 KW, tête 16 m) pour cycles de nettoyage automatisés.
Pompes ATEX (3 unités): 1,5KW, tête 24m, 2900RPM pour un transfert précis têtes/queues/cœurs.
6. Matériel et conformité
Matériaux clés: Cuivre TP2 (pièces de contact), acier inoxydable SUS304 (pièces structurelles/sans -contact), laiton (brides/boîtier de sécurité).
Certifications : Conformité ATEX pour les composants antidéflagrants-.
Traitement de surface : Revêtement anti-oxydation sur toutes les surfaces de cuivre exposées.
Cette fiche technique met l'accent sur la construction de qualité industrielle du système, la qualité des matériaux et les fonctionnalités de conformité, adaptées aux distilleries privilégiant l'évolutivité, la précision et la sécurité.
